Жатка для подсолнечника безрядковая НАШ-6; -7,4; -9,1

Описание



Тип Навесное
Агрегатируется с комбайном мощностью, л.с. 250
Кол-во убираемых рядков 8
Производительность, не менее, га/час 2,5
Рабочая скорость, (км/ч) не более 12
Число двойных ходов режущего аппарата, в мин 1050-1150
Шаг по осям стеблеподъемника, мм 228
Диаметр спирали шнека, мм 520
Ширина лифтера, мм 176
Высота среза стеблей, см, не более 250-800
Потери семян приспособлением*, не более % 2
Габаритные размеры в транспортном положении, мм 6400/1400/1050
Габаритные размеры в рабочем положении, мм не более 6200/2340/1100
Масса машины, кг 1950
Срок службы, лет
7
Гарантия
2



НАШ-7,4

Тип Навесное
Агрегатируется с комбайном мощностью, л.с. 350
Кол-во убираемых рядков 10
Производительность, не менее, га/час 3,5
Рабочая скорость, (км/ч) не более 12
Число двойных ходов режущего аппарата, в мин 1050-1150
Шаг по осям стеблеподъемника, мм 228
Диаметр спирали шнека, мм 520
Ширина лифтера, мм 160
Высота среза стеблей, см, не более 250-800
Потери семян приспособлением*, не более % 2
Габаритные размеры в транспортном положении, мм 7600/1400/1050
Габаритные размеры в рабочем положении, мм не более 7600/2340/1100
Масса машины, кг 2250
Срок службы, лет
7
Гарантия
2

НАШ-9,1

Тип Навесное
Агрегатируется с комбайном мощностью, л.с. 350
Кол-во убираемых рядков 12
Производительность, не менее, га/час 4
Рабочая скорость, (км/ч) не более 12
Число двойных ходов режущего аппарата, в мин 1050-1150
Шаг по осям стеблеподъемника, мм 228
Диаметр спирали шнека, мм 520
Ширина лифтера, мм 176
Высота среза стеблей, см, не более 250-800
Потери семян приспособлением*, не более % 2
Габаритные размеры в транспортном положении, мм 9300/1400/1050
Габаритные размеры в рабочем положении, мм не более 9300/2340/1100
Масса машины, кг 2850
Срок службы, лет
7
Гарантия
2

Безрядковая жатка для уборки подсолнечника марки НАШ убирает подсолнечник не зависимо от ширины междурядий, направления посева и сорта подсолнечника.

Конструкция лифтеров способствует делению на потоки подсолнечника, обеспечивая при  этом непрерывную подачу массы к трёхлопастному мотовилу и далее к шнеку жатки. Шнек равномерно подаёт массу в наклонную камеру комбайна.



Безрядковые жатки НАШ разработаны для максимальной загрузки комбайна при уборке подсолнечника, так как срезаются только корзинки, а стебли остаются в поле.

Коротко о безрядковой жатке «НАШ»

⚜️ Убирает подсолнечник независимо от посева, рядковый или сплошной;

⚜️ Срез культуры происходит под самую шляпку;

⚜️ Уменьшается нагрузка на комбайн при вымолоте, что приводит к ощутимой экономии топлива в сравнении с рядковыми жатками;

⚜️ Съемная рамка для комбайна;

⚜️ Привод и режущий аппарат только Schumaher;

⚜️ Болтовое соединение сегментов ножа Schumaher, удобно для замены в поле;

⚜️ Удлиненные лифтеры для уборки полеглого, разнорослого и крупноплодного подсолнечника (как опция с 2020 года);

⚜️ Протягивающий вал в стандартной комплектации (нижнее мотовило);

⚜️ Полимерная покраска всей жатки с 2020 года;

⚜️ Бесплатная доставка до вашего хозяйства;

⚜️ Заводская гарантия 2 года (при этом не важно – сколько Га убрала жатка).

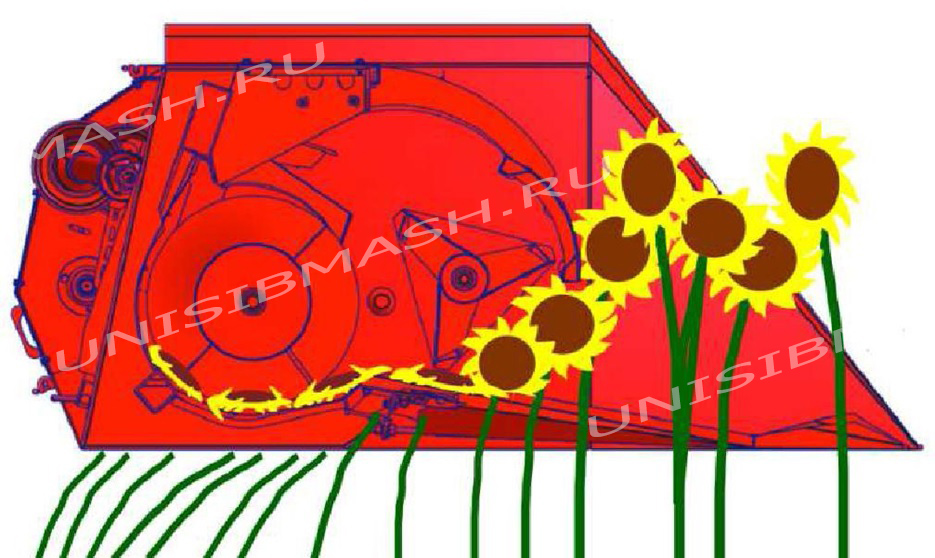

Принцип работы жатки

Продвигаясь по посевам подсолнечника лифтеры направляют его к мотовилу, а оно подает культуру к режущему аппарату срезаются только корзинки и подаются к шнеку, а далее в наклонную камеру комбайна, а стебли остаются на поле.

Принцип работы жатки НАШ-7,4 безрядковой для уборки подсолнечника

   Особенности безрядковых жаток НАШ

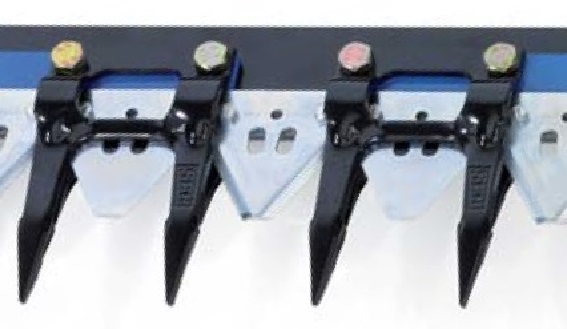

Надежная система среза Schumacher

На жатку установлен высокоточный режущий аппарат «Schumacher» со сменными ножами обеспечивает надежный срез даже при влажной уборке. Сегменты ножей легко меняются без демонтажа всего режущего аппарата.

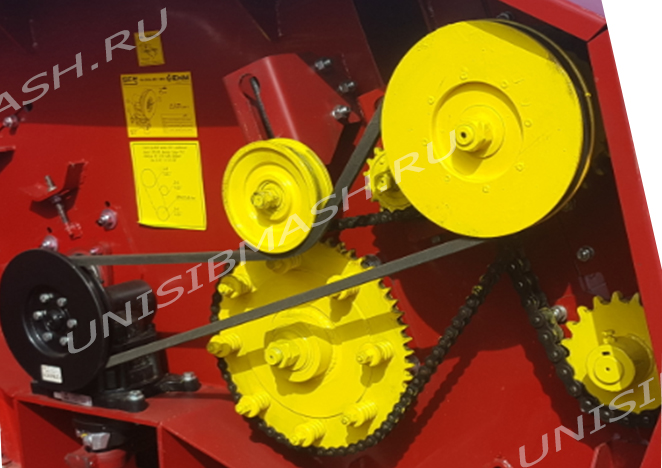

Привод жатки безрядковой НАШ-7,4

Надежный привод Schumacher

Привод ножа «Schumacher» с вертикальным расположением шкива исключает использование перекрестных ременных передач и, как следствие, увеличивает ресурс работы приводного ремня. Предохранительная муфта на шнеке, защищает жатку от перегрузки.

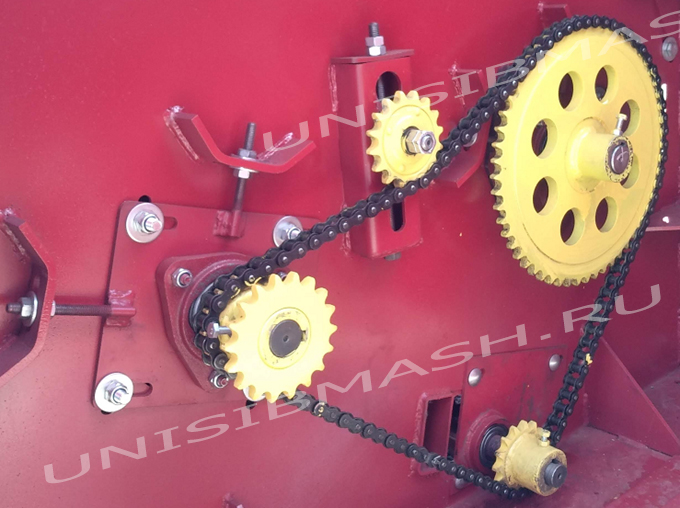

Привод мотовила жатки НАШ

Удобная регулировка

Вращение мотовила верхнего и нижнего приводится через шнек с правой стороны. При уборке разных сортов и урожайности подсолнечника можно изменить скорость вращения мотовила, перевернув блок звездочек на приводе.

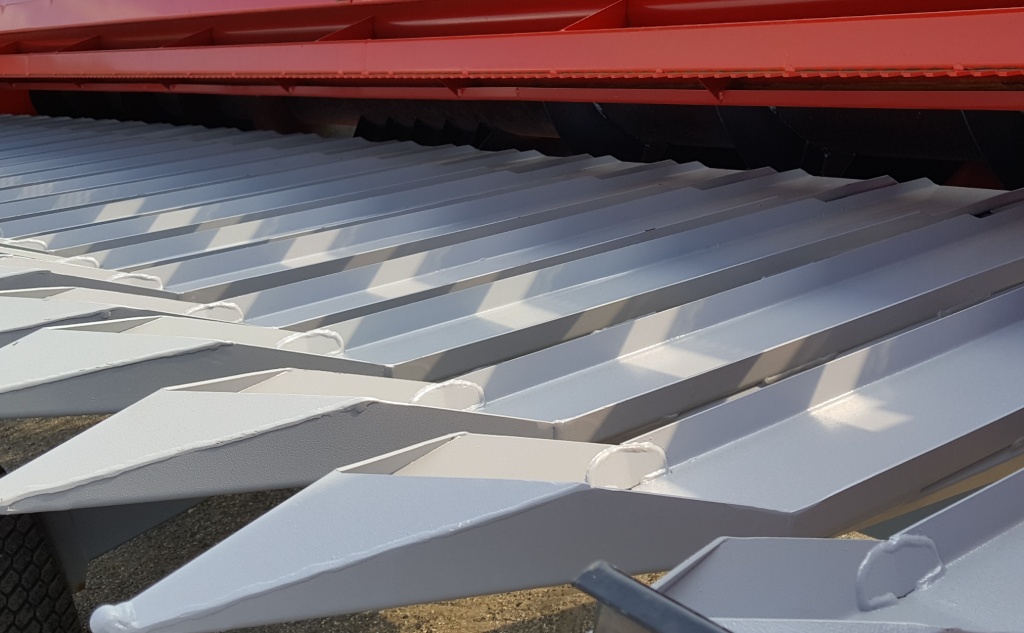

Универсальность
Ширина лифтеров, расстояние между ними, особая форма конструкции и их расположение на жатке позволяют убирать подсолнечник с минимальными потерями, независимо от направления движения комбайна, ширины междурядий и позволяет не привязываться к ширине сеялки. Захват шляпки подсолнечника возможен в любом положении растения. Сферические стальные наконечники и зауженные носики делителей предохраняют стебли подсолнечника от ударов, тряски и затирания, что снижает потери осыпавшимся зерном. Для уборки кондитерской семечки выпускается модификация с удлиненными лифтерами 1,8 м.

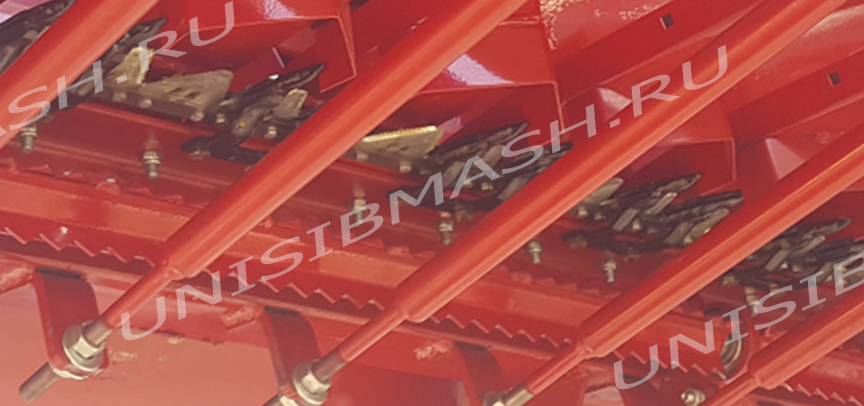

Протягивающий вал жатки НАШ-7,4

Протягивающий вал

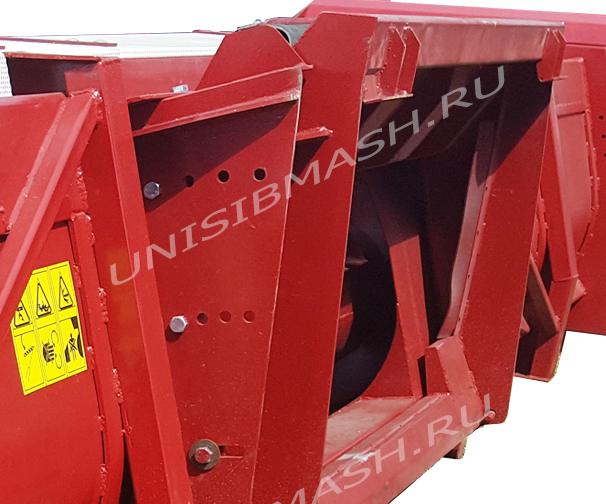

Нижнее мотовило протягивает стебли подсолнечника в низ и срезаются только шляпы, не загружая молотилку комбайна и увеличивая скорость уборки (очень важно для крупностебельных сортов). Так же протягивает в низ сорняки если они есть на поле, не давая поступать в комбайн и не увеличивают влажность зерна (актуально не для поздних сроков уборки).Сменная рама для жатки НАШ-7,4Универсальность для комбайновСменная рамка навески позволяет агрегатировать жатку с различными комбайнами. Для уборки разных сортов подсолнечника имеются регулировки угла наклона жатки относительно наклонной камеры комбайна.







Жатка поставляется в следующей комплектности:

⚙️ жатка в сборе (сняты сетки, боковины, лифтеры и щитки верхние);

⚙️ карданный вал (отдельное место 1 шт.);

⚙️ деревянный короб (в нем упакованы лифтеры, тяги к ним, щитки верхние и ЗИП);

⚙️ комплект ЗИП (звенья на цепи, туба смазки редуктора, сегменты, пальцы и крепеж ножей) + крепеж для сеток, кронштейнов и боковин;

⚙️ руководство по эксплуатации и паспорт (2 книжки).
